純干貨，食品污水處理沉淀池設計數據，請收下

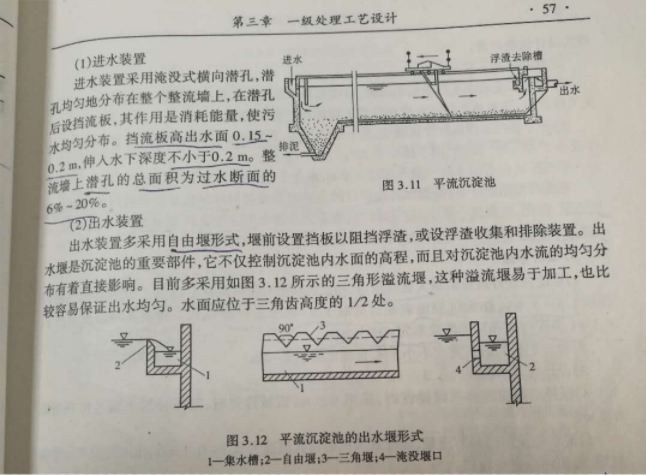

平流式沉淀池設計數據：
1.長寬比以3-5為宜；
2.長與有效水深比一般采用8-12；
3.池底縱坡一般采用0.01-0.02，機械刮泥時不小于0.005；
4. 初次沉淀池**大水平流速為7mm/s,二次沉淀池為5mm/s；
5. 進出口處擋板位置
1）高出池內水面0.1-0.15m；
2）進出擋板淹沒深度一般為0.5-1.0m；
3）出口擋板淹沒深度一般為0.3-0.4m；
4）擋板距進水口0.5-1.0m，距出水口0.25-0.5m；
6.非機械刮泥時，緩沖層高度0.5m，機械刮泥時，緩沖層上緣宜高出刮泥板0.3m；
7.刮泥機行進速度一般為0.6-0.9m/min；
8.排泥管直徑為< 200mm；
9.入口整流墻的開孔總面積為過水斷面的6%-20%；
10.出水鋸齒形三角堰，水面宜位于齒高的1/2處。

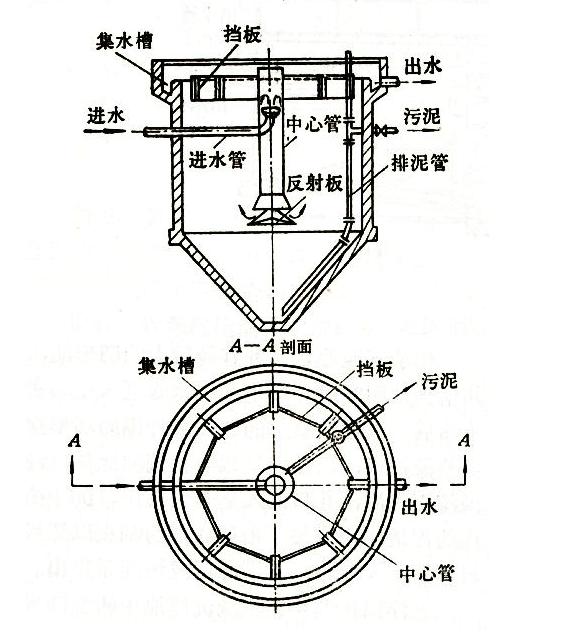

豎流式沉淀池設計數據：
1.池直徑或正方形邊長與有效水深的比值≤3，池直徑一般采用4-7m；
2.當池直徑或正方形邊長< 7m時，澄清水沿周邊流出。個別當直徑≥7m時，應設輻射式集水支渠；
3.中心管內流速≤30mm/s；
4.中心管下口的喇叭口和反射板要求：
1）反射板板底距泥面≥0.3mm；
2）反射板直徑及高度為中心管直徑的1.35倍；
3）反射板直徑為喇叭口直徑的1.3倍；
4）反射板表面對水平面的傾角為17°；
5）中心管下端至反射板表面之間的縫隙高為0.25-0.5m，縫隙中心污水流速，在初次沉淀池中≤30mm/s，在二次沉淀池中≤20mm/s；
5.排泥管下端距池底≤0.2m，管上端超出水面≥0.4m；
6.浮渣擋板距集水槽0.25-0.5m，高出水面0.1-0.15m，淹沒深度0.3-0.4m。

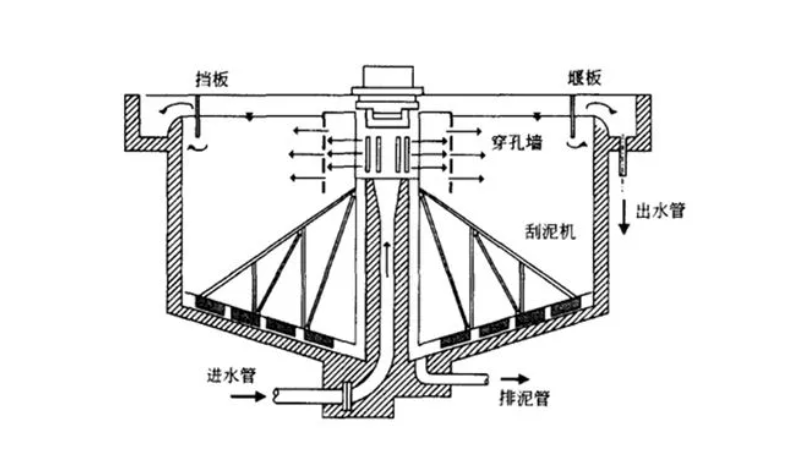

輻流式沉淀池設計數據：
1. 池直徑與有效水深之比6-12；
2. 坡向泥斗的底坡≥0.05；
3. 池徑≥16m；
4. 液面負荷≤2.5m3/(h·m3)；
5. 沉淀時間1-1.5h；
6. 池徑< 20m，一般采用中心傳動的刮泥板。池徑> 20m，一般采用周邊傳動的刮泥機；
7. 刮泥機轉速為1-3r/h，刮泥機外緣線速度≤3m/min；
8. 非機械刮泥時，緩沖層高0.5m。機械刮泥時，緩沖層高上緣宜高出刮泥板0.3m；
9. 進水口周圍整流板的開孔面積為過水斷面積的6%-20%。
混凝后的沉淀池設計數據：
1. 面積負荷 20-80m3/(d·m2)；
2. 停留時間 1-4h；
3. 池深 2-4.5m；
4. 池內流速 2.5-15mm/s；
5. 進水渠流速 0.15-0.6m/s；
6. 出水堰溢流負荷 1-7L/(s·m)。
