總體構成:
高鏈式格柵除污機主要有驅動機構、機架、導軌、齒耙和卸污裝置等組成。
由于鏈條回轉式多耙格柵除污機,在平臺以下部分全部浸沒在水下,易于腐蝕,難以維修保養。且鏈及鏈輪都易纏掛水中的污物,一旦受卡后影響運行,甚至毀損機件。為克服這些缺點,高鏈式格柵除污機,其鏈條及鏈輪全部在水面以上工作,故又稱“干鏈式”除污機,有一般鏈條式除污機所不具備的優點。
三角形齒耙架的滾輪設置在導軌內,另一主滾輪與環形鏈鉸接。由驅動機構傳動分置于兩側的環形鏈,牽引三角形齒耙架沿導軌升降。
1)下行時,三角形齒耙架的主滾輪,是環形鏈條的外側,齒耙張開下行。至下行終端,主滾輪回轉到鏈輪內側,三角形齒耙插入格柵柵隙內,
2)上行時,耙齒把截留于格柵上的柵渣扒集至卸料口,由卸污裝置將污物推入滑板,排至集污槽內。此時三角形齒耙架的主滾輪已上行至環鏈的上端,回轉至環鏈的外側,齒耙張開,完成一個工作程序高鏈式格柵除污機柵片有效間距為10-50mm,耙的除污速度6-8m/min為防止由于齒耙歪斜或柵渣嵌入柵片造成卡死現象,在驅動減速機與主動鏈輪的連接部位,安裝了過力矩保護開關,當負荷達到額定限度時,*限開關便切斷電源停機并報警。有些機型安裝了摩擦聯軸器,超負荷時,聯軸器打滑,從而保護了鏈條及齒耙。
鏈式格柵除污機的主要故障是耙齒不能正確地插入柵條,主要有如下幾個原因：
1)格柵下部有大量泥砂、雜物堆積,齒耙下降不能到位。此種情況往往出現在較長時間停機后的再啟動,或突降暴雨后。這就需要清理之后再開機。
2)鏈條經一段時間運行后疲勞松弛,甚至錯位;或兩鏈條張緊度不一,導致齒耙歪斜。應每運行一個月,調整鏈條的張緊度,并使齒耙處于水平位置,確保耙齒正確插入。
3)格柵片扭曲變形。主要是格柵片受外力撞擊或耙齒卡死,繼續牽引造成。出現該狀況,柵片應作整修。
規格性能：

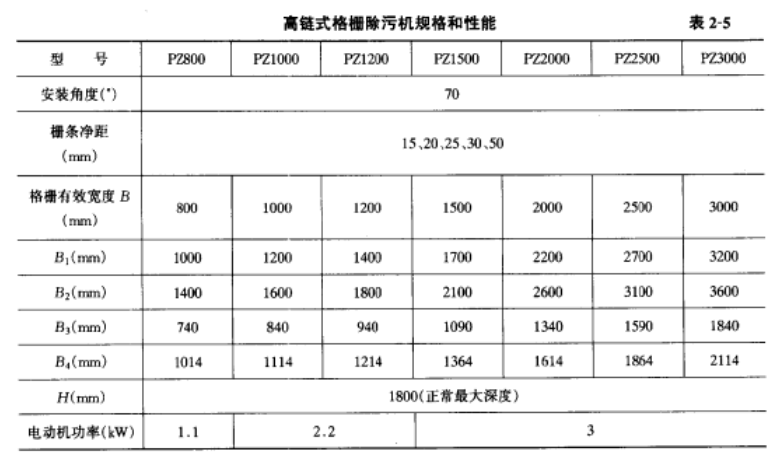

高鏈式格柵除污機規格和性能見下表。
